A rotator de sudare este un poziționator industrial care susține și rotește continuu piesele de prelucrat cilindrice sau rotunde - cum ar fi țevi, recipiente sub presiune, rezervoare și cazane - la o viteză controlată în timpul procesului de sudare. Îmbunătățește calitatea sudurii și productivitatea prin activare sudare circumferenţială automată în poziţie plată (1G). , eliminând necesitatea ca un sudor să se repoziționeze în jurul unei piese staționare. Studiile efectuate în atelierele de fabricație grea arată asta rotatoarele de sudare reduc timpul de repoziționare manuală cu 40-60% și îmbunătățește consistența talonului în comparație cu sudarea în poziție fixă, reducând în același timp oboseala sudorului pe cusăturile circumferențiale lungi. Pentru orice unitate de fabricație care manipulează suduri cilindrice cu diametrul de peste 200 mm, a rotator de sudare este una dintre cele mai mari investiții în echipamente disponibile.
Ce este un rotator de sudare? Definiție, componente și cum funcționează
Un rotator de sudură constă din două sau mai multe ansambluri de role montate pe un cadru rigid care leagăn o piesă de prelucrat cilindrică și o rotesc cu o viteză controlată cu precizie, în timp ce o pistoletă sau un cap de sudură rămân staționare deasupra sau lângă îmbinare. În loc să mute echipamentul de sudare în jurul piesei, rotatorul mută piesa dincolo de punctul de sudare - o schimbare fundamentală în abordare care permite unghiul pistolului constant, viteza de deplasare constantă și aportul de căldură constant pe întreaga circumferință.
Cele trei componente de bază ale oricărui rotator de sudare sistem sunt:
- Unitate de antrenare: Contine rolele motorizate actionate de un motor electric si cutie de viteze. Unitatea de antrenare controlează viteza de rotație, de obicei variind de la 0,1 până la 1 RPM pe modele industriale și este conectat la un regulator de viteză pentru o reglare precisă.
- Unitate de rulare: Un ansamblu pasiv cu role care susține capătul îndepărtat al piesei de prelucrat. Urmează rotația condusă de unitatea de antrenare și este reglabilă în lățime pentru a se adapta la diferite diametre de țeavă sau vas.
- Panou de control / PLC: Reglează viteza de rotație, direcția, pornirea/oprirea și, în modelele avansate, sincronizarea cu sursa de putere de sudare pentru cicluri de sudare circumferențială complet automatizate.
Piesa de prelucrat se sprijină în canelura în V sau suportul cu suprafață plană format din perechile de role. Unghiul și distanța dintre role determină intervalul de diametru de contact pe care îl poate găzdui rotatorul. Cele mai standard industriale rotator de sudares diametrele mânerului de la 100 mm până la 3.500 mm , cu modele grele care se extind până la 6.000 mm și mai mult pentru fabricarea de vase mari.
Tipuri de rotatoare de sudare: care design se potrivește aplicației dvs.?
Există patru tipuri principale de rotatoare de sudare , fiecare potrivit pentru diferite capacități de încărcare, geometrii ale piesei de prelucrat și niveluri de automatizare. Selectarea tipului greșit este cea mai frecventă și costisitoare eroare de specificație în configurarea atelierului de fabricație.
1. Rotator de sudare convențional (role cu unghi fix)

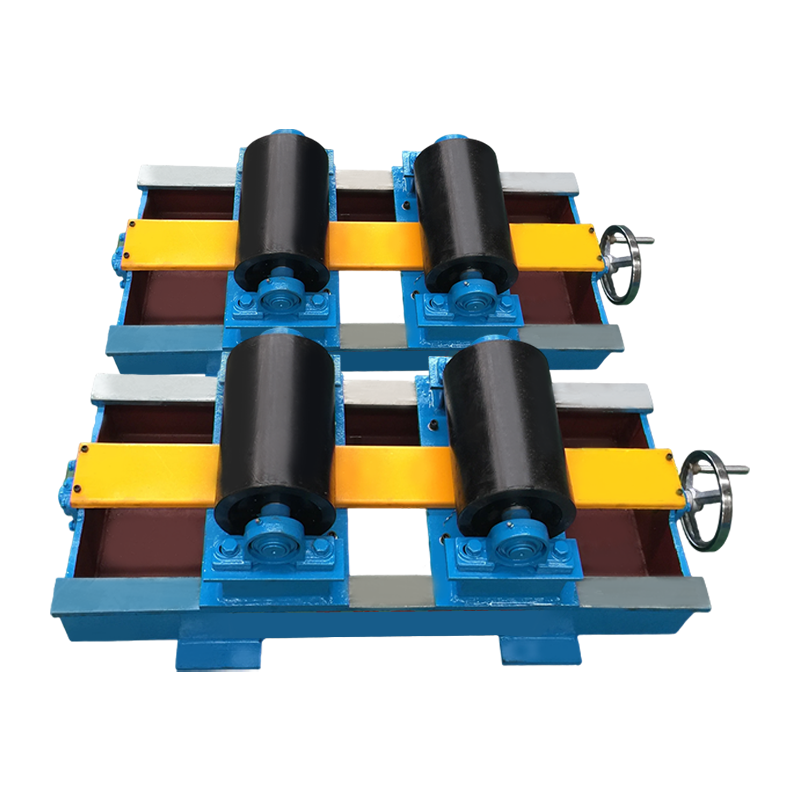

Rotatorul de sudură convențional folosește cadre cu role fixe cu unghi în V și este cel mai utilizat tip în fabricarea generală a țevilor și a vaselor. Atât cadrele de antrenare, cât și cele de rulare stau la un unghi fix - de obicei 30° sau 45° - creând un suport stabil pentru piesele rotunde. Distanța dintre role este reglată manual prin glisarea cadrelor de-a lungul unei șine de bază pentru a modifica diametrul suportat. Capacitățile de încărcare variază de la 1 tonă până la peste 3.000 de tone pe pereche. Acest design este cel mai rentabil pentru instalațiile care lucrează cu diametre standard de țevi consistente.
2. Rotator de sudare cu auto-ajustare (role cu auto-aliniere)

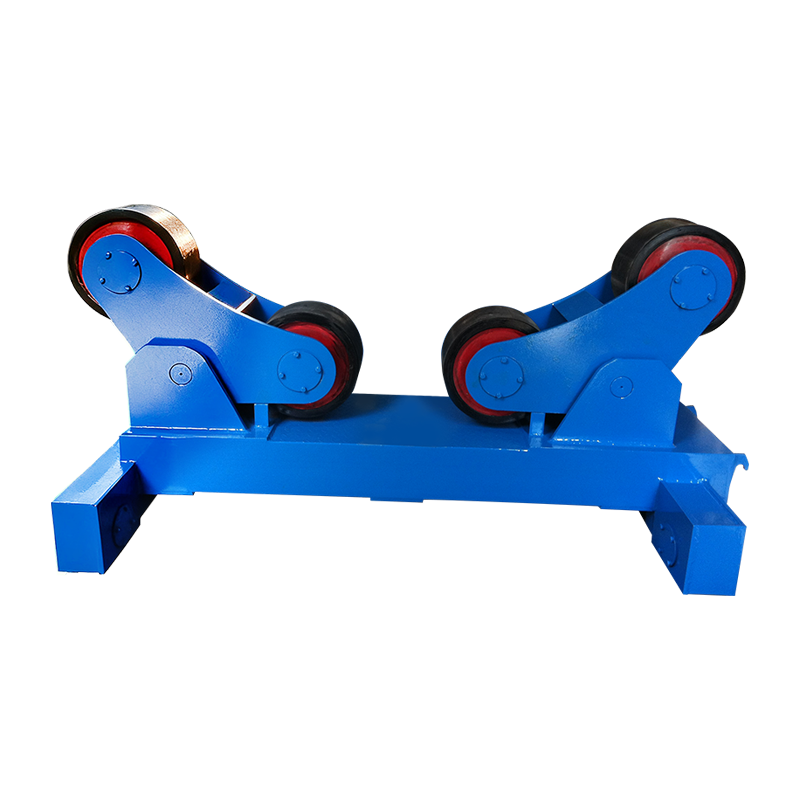

Rotatoarele de sudare cu auto-ajustare își adaptează automat unghiul rolei la diametrul piesei de prelucrat, eliminând repoziționarea manuală a cadrului. Fiecare ansamblu de role utilizează un cadru pivotant care se deschide sau se închide sub greutatea piesei de prelucrat, menținând unghiul de contact optim pe o gamă largă de diametre - de obicei 150 mm până la 3.000 mm — fără nicio reglare manuală. Acest lucru reduce dramatic timpul de configurare atunci când un magazin se ocupă de diferite dimensiuni de țevi pe parcursul zilei. Designul cu auto-aliniere distribuie, de asemenea, sarcina mai uniform pe suprafața rolei, reducând uzura localizată a rolei.
3. Rotire role cu capacitate de sudare a capului rezervorului
Rolele de strunjire de mare capacitate concepute pentru fabricarea vaselor sub presiune și a rezervoarelor de stocare sunt construite pentru a face față atât operațiunilor de sudare a carcasei cilindrice, cât și a capacului de capăt (cap). Aceste unități sunt prevăzute cu role de cauciuc sau poliuretan cu suprafață largă, care oferă o suprafață fără deteriorare pentru vasele finite sau acoperite, și antrenări cu angrenaje reduse, capabile să susțină viteze de rotație foarte lente și precise - cât mai mici. 0,01 RPM — pentru treceri de sudare cu arc submers (SAW) cu perete gros.
4. Rotator de sudare motorizat cu integrare CNC / PLC
Rotatoarele de sudare integrate CNC sincronizează viteza de rotație a piesei de prelucrat direct cu viteza de avans a firului de sudură, viteza de deplasare și parametrii sursei de energie pentru treceri de sudură circumferențiale complet automatizate. Aceste sisteme sunt utilizate în fabricarea bobinelor de țevi de mare volum, construcția de platforme offshore și fabricarea automată a recipientelor sub presiune. Precizia de sincronizare a vitezei de ±0,5% asigură un aport de căldură constant pe unitatea de lungime - critic pentru sudurile conforme cu codul pe componente cu presiune nominală conform standardelor ASME, EN 13480 sau ISO 15614.
Tipuri de rotatoare de sudare comparate
| Tip | Gama de diametre | Capacitate de încărcare | Ora de configurare | Nivel de automatizare | Cea mai bună aplicație |
| Convențional | 100 mm – 3.500 mm | 1 – 1.000 t | Manual (10–20 min) | De bază | Conducta standard, diametre consistente |
| Auto-ajustare | 150 mm – 3.000 mm | 1 – 300 t | Automat (<2 min) | Moderat | Bobine de țeavă cu diametru mixt |
| Role de strunjire pentru sarcini grele | 500 mm – 6.000 mm | 10 – 2.000 t | Manual (variază) | De bază to Moderate | Recipiente sub presiune, rezervoare de stocare |
| CNC / PLC integrat | 100 mm – 4.000 mm | 1 – 500 t | Programat (<5 min) | Automatizare completă | Suduri de mare volum, conform codului |
Legendă: Comparație a celor patru tipuri principale de rotatoare de sudare în intervalul de diametre, capacitatea de încărcare, timpul de configurare, nivelul de automatizare și aplicația industrială principală.
Specificații cheie de evaluat atunci când alegeți un rotator de sudare
Capacitatea de încărcare și intervalul de diametre sunt cele două specificații nenegociabile — toate celelalte caracteristici sunt secundare dacă rotatorul nu poate susține în siguranță piesa de prelucrat la dimensiunea necesară. Iată un ghid structurat pentru fiecare specificație critică:
Capacitate de încărcare
Specificați întotdeauna capacitatea de încărcare a rotatorului la cel puțin 1,25 × greutatea cea mai mare anticipată a piesei de prelucrat pentru a oferi o marjă de siguranță și pentru a ține seama de sarcinile dinamice în timpul accelerării și decelerarii rotației. O navă care cântărește 8 tone necesită un rotator nominal pentru cel puțin 10 tone . Supraîncărcarea unui rotator de sudură comprimă rolele peste capacitatea lor portantă, provoacă deformarea cadrului și riscă răsturnarea catastrofală a piesei de prelucrat - un pericol grav pentru siguranță.
Interval de viteză de rotație
Viteza de rotație trebuie să fie potrivită cu procesul de sudare și cu diametrul piesei de prelucrat pentru a menține viteza corectă de deplasare a arcului la îmbinare. RPM necesar se calculează astfel: Viteza de deplasare (mm/min) ÷ (π × Diametrul în mm) . De exemplu, sudarea unei țevi cu diametrul de 600 mm la o viteză de deplasare de 400 mm/min necesită aproximativ 0,21 RPM . Sudarea cu arc scufundat (SAW) pe vasele cu perete gros poate necesita chiar și 0,03–0,08 RPM ; Pot fi necesare treceri de rădăcină TIG pe țeavă inoxidabilă cu pereți subțiri 0,5–1,5 RPM .
Material role
Selectarea materialului rolelor afectează direct protecția suprafeței piesei de prelucrat și durata de viață a rolei. Rolele de oțel sunt standard pentru țevile structurale de oțel neacoperite și oferă durabilitate maximă. Rolele acoperite cu cauciuc sau poliuretan sunt necesare pentru vasele acoperite, vopsite sau lustruite pentru a preveni deteriorarea suprafeței. Rolele din poliuretan oferă, de asemenea, o aderență mai bună pe suprafețele netede, reducând alunecarea - deosebit de important pe navele grele unde cererea de cuplu este mare. Așteptați-vă să înlocuiți capacele de role din poliuretan fiecare 12-24 luni în utilizare continuă în producție.
Împământare curent de sudare
Curentul de sudare nu trebuie să treacă niciodată prin rulmenții cu role rotatori — acest lucru cauzează pitting electrolitic a pistelor de rulment și defecțiune rapidă. Rotatoarele utilizate cu procese care transportă un amperaj ridicat (SAW la 600–1.200 A, de exemplu) trebuie să aibă fie perii de împământare dedicate pe cadrul rotatorului, fie o clemă de împământare separată aplicată direct pe piesa de prelucrat. Mulți rotatori premium includ perii de pământ integrate care intră în contact cu suprafața piesei de prelucrat și oferă o cale de întoarcere cu rezistență scăzută, protejând rulmenții de antrenare și de rulare.
Reținere anti-derivare / axială
Piesele cilindrice tind să migreze axial (mersul) de-a lungul axei rolei în timpul rotației — un fenomen cauzat de o nealiniere minoră între liniile centrale ale rolei de antrenare și cele de rulare. Rotatoarele de înaltă calitate abordează acest lucru prin reglarea rolelor în unghi (înclinarea rolelor de antrenare cu 1–3°), controlul electronic automat anti-derivare sau plăcuțele mecanice de împingere axială. Derivarea axială necontrolată îndepărtează îmbinarea de sudură de pistolet, producând suduri decentrate și potențiala coliziune a pistolului cu capătul piesei de prelucrat.
Rotatorul de sudare vs. poziționator de sudură: care este diferența?
Un rotator de sudură și un poziționator de sudură manipulează ambele piesele de prelucrat în timpul sudării, dar ele servesc geometrii și cerințe fundamentale diferite de mișcare. Confuzia celor două conduce la aplicarea greșită a echipamentului - un poziționator nu poate înlocui un rotator pentru vase cilindrice lungi, iar un rotator nu poate înlocui un poziționator pentru ansambluri cu flanșe sau asimetrice.
| Atribut | Rotator de sudare | Pozitionator de sudura |
| Mișcarea primară | Rotire continuă în jurul axei orizontale | Rotirea înclinării în jurul mandrina/masei fixe |
| Forma piesei de prelucrat | Doar cilindric / rotund | Orice formă (flanșe, console, rame) |
| Tip de îmbinare sudată | Cusături circumferenţiale | Toate tipurile de articulații (file, fund, complex) |
| Lungimea maximă a piesei de prelucrat | Nelimitat (mai multe unități de repaus) | Limitat de capacitatea mandrinei în suspensie |
| Interval de sarcină tipic | 1 – 3.000 de tone | 0,03 – 100 tone |
| Configurare pentru nave lungi | Adăugați unități de rulare — fără limită de lungime | Impractic peste ~3 m consolă |
| Poziția de sudare atinsă | Plat / 1G (circumferenţial) | Plat, orizontal sau deasupra capului, după cum este necesar |
Legendă: Comparație alăturată a rotatoarelor de sudură și a poziționerilor de sudare în șapte atribute pentru a clarifica selecția corectă a echipamentului pe baza geometriei piesei de prelucrat și a tipului de îmbinare.
Industrii și aplicații care se bazează pe rotatoarele de sudare
Rotatoarele de sudare sunt indispensabile în orice industrie care fabrică echipamente cilindrice cu presiune, structurale sau de proces. Rata de adoptare a acestora se corelează direct cu diametrul vasului - peste 300 mm diametru, sudarea circumferențială manuală devine lentă, inconsecventă și suficient de stresantă din punct de vedere ergonomic încât ROI-ul rotatorului este de obicei atins în 6-18 luni de la utilizarea producției.
- Petrol și gaze: Suduri de circumferință a conductelor, fabricare de coloană, bobine de colectoare submarine și sudare a carcasei rezervorului de GNL. Rotatoarele suportă sudarea cu arc scufundat pe grosimi de perete de la 10 mm la 80 mm pe conducte cu presiune nominală conform standardelor API 1104 și ASME B31.4.
- Fabricarea vaselor sub presiune: Vasele conforme cu ASME Secțiunea VIII și PED - reactoare, schimbătoare de căldură, condensatoare, separatoare - toate necesită treceri de sudură circumferențiale controlate. Rotatoarele permit întreținerea consecventă a preîncălzirii și controlul temperaturii între treceri, menținând sudarea în poziție plată pe parcursul secvențelor cu mai multe treceri.
- Energia eoliană: Secțiunile turnului turbinelor eoliene offshore și onshore (de obicei, 4–6 m diametru, 20–30 mm grosimea peretelui) sunt printre cele mai mari aplicații de sudare rotativă, necesitând rotatoare cu capacități care depășesc 200-500 de tone pe set.
- Constructii navale: Arborele de elice, tuburile de propulsie, tancurile de balast și secțiunile cilindrice ale cocii folosesc toate rotatoare în atelierele de fabricare de pre-echipare înainte de instalarea la bord.
- Mineritul și agregatele: Morile cu bile, cuptoarele rotative, epuratoarele cu tambur și fabricarea tamburului transportor implică toate carcase cilindrice cu pereți groși, care sunt practice numai cu sudarea asistată de rotator.
- Chimie și petrochimie: Coloanele, reactoarele și vasele de proces cu aliaje exotice (duplex inoxidabil, Inconel, titan) beneficiază în special de sudarea în poziție plată activată de rotator, care reduce perturbarea bazinului de sudură indusă de gravitație în materialele dificil de sudat.
Beneficiile de productivitate și calitate ale utilizării unui rotator de sudare
Câștigul principal de productivitate de la un rotator de sudare vine din activarea arcurilor continue de sudură, mai degrabă decât ciclurile de oprire și repoziționare , dar beneficiile calității sunt la fel de semnificative și reduc direct costurile de reluare.
Câștiguri de productivitate
- Timpul de pornire a arcului crește de la 20–35% (manual) la 60–80% cu sudare semiautomată asistată de rotator și până la 90–95% în sisteme complet automatizate. Un atelier de fabricație care sudează o țeavă cu diametrul de 500 mm poate finaliza o îmbinare circumferențială completă într-un singur arc neîntrerupt față de 4-6 secvențe de oprire-repornire în sudarea manuală.
- Ratele de depunere SAW pe vasele cu perete gros susținut de rotator ajung 15-25 kg/h — aproximativ 5–8 × rata de depunere a SMAW manual pe aceeași îmbinare.
- Oboseală redusă a sudorului pe cusături circumferențiale lungi înseamnă concentrare susținută prin operațiuni de sudare de mai multe ore, reducând ratele de eroare la sfârșitul schimbului.
Îmbunătățirea calității sudurii
- Viteza de deplasare constantă controlat de rotator elimină variația umană în progresia torței, rezultând o lățime uniformă a talonului și o penetrare pe întreaga circumferință - critică pentru acceptarea testelor radiografice și ultrasonice.
- Poziție de sudare plată (1G). de-a lungul îmbinării elimină deformarea bazinului de sudură indusă de gravitație care apare în poziții 2G (orizontală), 5G (țeavă fixă) și 6G (țeavă înclinată), reducând porozitatea și ratele de defectare a subdecupajului cu o estimare. 35–55% comparativ cu sudarea cu țevi fixe.
- Control constant al temperaturii între treceri este mai ușor de întreținut atunci când sudura se rotește continuu pe lângă un punct de monitorizare fix, permițând senzorilor IR sau termometrelor de contact să măsoare fiecare punct al circumferinței fără repoziționare.
Întreținerea rotatorului de sudare: menținerea fiabilității echipamentelor în producție
Întreținerea preventivă regulată a unui rotator de sudare costă o fracțiune din timpul de nefuncționare și cheltuielile de înlocuire a rulmenților cauzate de neglijență — un singur rulment cu role defect într-un rotator de 200 de tone poate duce la pierderi de producție de 2-3 zile și costuri de reparație de 5.000-15.000 USD.
- Zilnic: Inspectați suprafețele rolelor pentru stropii de sudură încorporate, tăieturi sau puncte plate. Îndepărtați stropii cu o perie de sârmă sau o racletă înainte ca acestea să se întărească și să provoace deteriorarea suprafeței pieselor de prelucrat sau o rotație dezechilibrată. Verificați dacă cablurile de împământare sunt bine atașate.
- Săptămânal: Lubrifiați lanțul de transmisie, cutia de viteze și rulmenții arborelui cu role conform specificațiilor producătorului. Verificați ca panoul de control să afișeze setări precise de viteză și că oprirea de urgență funcționează corect. Verificați șuruburile de fixare a rolelor pentru slăbirea vibrațiilor.
- Lunar: Verificați nivelul și starea uleiului cutiei de viteze. Verificați capacele rolelor din poliuretan sau cauciuc pentru tăieturi, rupturi sau întăriri. Măsurați diametrul rolei cu un șubler - uzura inegală între rolele de antrenare și cele de rulare cauzează variații de viteză la suprafața piesei de prelucrat.
- Anual: Inspecție completă a unității de antrenare, inclusiv periile motorului (dacă DC), jocul lagărelor cutiei de viteze și integritatea sudurii cadrului. Recalibrați controlul vitezei față de o referință de turometru. Înlocuiți rulmenții cu role în mod proactiv dacă orele de funcționare depășesc intervalul recomandat de producător - de obicei 8.000–12.000 de ore de funcționare .
Întrebări frecvente despre sudarea rotatoarelor
Î1: Care este diferența dintre un rotator de sudură și un rotator de țevi?
Termenii sunt în mare parte interschimbabili în utilizarea obișnuită în magazin. A rotator de sudare este categoria mai largă - cuprinde orice sistem de role motorizate care rotește o piesă de prelucrat cilindrică pentru sudare, inclusiv țevi, vase și tamburi. „Rotator de țevi” este un termen informal cel mai des folosit pentru unități mai ușoare dimensionate special pentru fabricarea conductelor și a bobinelor de țeavă. Toate rotatoarele de țevi sunt rotatoare de sudură, dar rolele de rotire pentru vase grele concepute pentru rezervoare și recipiente sub presiune sunt denumite de obicei rotatoare de sudură sau role de întoarcere, mai degrabă decât rotatoare de țevi.
Î2: Cum calculez viteza corectă a rotatorului pentru procesul meu de sudare?
Utilizați formula: RPM = Viteza de deplasare (mm/min) ÷ (π × Diametrul piesei de prelucrat în mm) . Pentru o țeavă cu diametrul de 500 mm sudată la viteza de deplasare de 350 mm/min: RPM = 350 ÷ (3,1416 × 500) = 0,223 RPM . Pentru SAW pe un vas cu diametrul de 2.000 mm la 250 mm/min: RPM = 250 ÷ (3,1416 × 2.000) = 0,040 RPM . Verificați întotdeauna dacă turația țintă se încadrează în intervalul de viteză controlabil al rotatorului înainte de cumpărare.
Î3: Poate fi folosit un rotator de sudură pentru alte procese decât sudare?
Da. Rotatoarele de sudare sunt, de asemenea, utilizate pe scară largă pentru acoperirea prin pulverizare termică, vopsirea și acoperirea cu pulbere, inspecția prin testare nedistructivă (NDT) a componentelor cilindrice și operațiunile de prelucrare. precum șlefuirea sau lustruirea suprafețelor cilindrice. Orice proces care beneficiază de rotația uniformă a unei piese rotunde la viteză controlată poate folosi același hardware de rotație - sistemul de antrenare și control este independent de proces. Unele unități achiziționează rotatoare în primul rând pentru inspecția NDT și le folosesc pentru sudare ca funcție secundară.
Î4: De câte unități de rulare are nevoie un rotator de sudură pentru vase lungi?
Configurația standard folosește o unitate de antrenare și o unitate de antrenare pentru fiecare interval suportat . Pentru navele cu lungimea de până la aproximativ 6–8 metri, este suficient un set de antrenare și un set de roți. Pentru vasele mai lungi - cum ar fi carcasele schimbătoarelor de căldură de 12-20 de metri sau secțiunile turnului - adăugați o unitate suplimentară pentru fiecare 4-6 metri de lungime suplimentară dincolo de prima travee. Criteriul critic este ca nava să nu devieze mai mult de 1–2 mm între punctele de sprijin sub propria greutate, pentru a preveni nealinierea articulației în timpul rotației.
Î5: Ce face ca o piesă de prelucrat să „mergă” axial pe un rotator de sudură și cum este prevenită?
Derivarea axială (mersul) este cauzată de o componentă a forței axiale nete care apare atunci când liniile centrale ale rolelor de antrenare și de rulare nu sunt perfect paralele sau când suprafața piesei de prelucrat nu este perfect cilindrică. Este prevenit prin: (1) punerea în picioare a rolelor de antrenare cu 1–3° astfel încât acestea generează o ușoară forță axială opusă; (2) folosind control electronic anti-deriva care monitorizează poziția axială printr-un senzor și ajustează automat unghiul rolei; sau (3) instalarea mecanică plăcuțe de împingere axiale sau opritoare la un capăt al cadrului rotatorului. Rotatoarele premium cu auto-ajustare includ de obicei anti-deriva electronică ca caracteristică standard.
Î6: Ce măsuri de siguranță sunt esențiale atunci când funcționează un rotator de sudură?
Cerințele cheie de siguranță includ: nu depăși niciodată capacitatea nominală de încărcare — supraîncărcarea provoacă defectarea cadrului rolei și rularea piesei de prelucrat; întotdeauna fixați cablul de împământare de sudare direct pe piesa de prelucrat pentru a preveni trecerea curentului de sudare prin rulmenți cu role; asigura podeaua de sub și în jurul rotatorului este liberă de personal la rotirea vaselor grele; instalați opritoare mecanice pentru prevenirea scurgerii axiale pe podele în pantă; și nu lăsați niciodată o navă în rotație nesupravegheată la viteză fără un sistem automat de oprire de urgență activ. Cerințele OSHA 1910.212 (apărarea mașinii) se aplică echipamentelor rotative acţionate de putere, inclusiv rotatoarelor de sudare din unităţile din SUA.
Concluzie: este un rotator de sudură investiția potrivită pentru magazinul dvs.?
Pentru orice atelier de fabricare care sudează în mod regulat componente cilindrice cu diametrul de peste 200 mm, un rotator de sudură oferă un ROI măsurabil în 6-18 luni prin pierderi reduse de timp de pornire a arcului, rate mai mici de reluare ca urmare a reducerii defectelor la sudarea în poziție plată și oboseala redusă a sudorului la lucrul cu cusături lungi.
Decizia de selecție se rezumă la patru parametri: greutatea maximă a piesei de prelucrat (specificații capacității de încărcare a antrenărilor), intervalul de diametre (spațierea și tipul rolelor de antrenare), intervalul necesar de viteză de rotație (selectarea motorului de antrenare și cutie de viteze) și volumul de producție (conduce carcasa pentru auto-ajustare față de convențional și pentru integrarea CNC). Potriviți acești patru parametri cu precizie, aplicați un factor de siguranță de 1,25 × la capacitatea de încărcare și specificați materialul rolei pentru a se potrivi cerințelor de suprafață a piesei de prelucrat.
Un bine specificat, întreținut corespunzător rotator de sudare nu este doar un instrument comod - este un activ de producție de calitate care crește direct plafonul de calitate și capacitatea de producție a oricărei operațiuni de fabricare cilindrice. În special pentru magazinele de vase sub presiune, producătorii de conducte și producătorii de turnuri eoliene, este o componentă esențială a producției de sudare competitive, conforme cu codul.
