De ce producătorii de structuri metalice mari apelează la soluții de sudare automată?

O scufundare profundă în modul în care sistemele de coloane și brațe de sudură remodelează fabricarea rezervoarelor, conductelor și recipientelor sub presiune

În peisajul global al producției grele, cererea pentru structuri metalice mari, robuste și impecabil construite este mereu prezentă. De la rezervoarele masive de stocare care dețin resurse vitale până la recipientele sub presiune care funcționează în condiții extreme, integritatea acestor produse depinde de un proces critic: sudarea. Timp de decenii, fabricarea acestor componente s-a bazat în mare măsură pe priceperea și rezistența sudorilor manuali. Cu toate acestea, pe măsură ce standardele industriei pentru calitate, siguranță și eficiență continuă să crească, o schimbare semnificativă este în curs. Un număr tot mai mare de producători adoptă acum soluții automate, cu Manipulator de sudare/Coloană și braț de sudură/Centrul de sudare/Sudura automată sistem în fruntea acestei transformări. Acest articol explorează motivele din spatele acestei mișcări la nivel de industrie, aprofundând în funcționalitatea, beneficiile și caracteristicile personalizabile ale acestor sisteme avansate care stabilesc noi repere în fabricarea metalelor.

Obstacolele inerente ale sudării manuale la scară mare

Înainte de a înțelege soluția, este esențial să apreciezi provocările abordării tradiționale. Sudarea cusăturilor longitudinale și circumferențiale ale unui rezervor cu diametru mare sau a unui vas sub presiune cu pereți grei este o sarcină formidabilă. Sudarea manuală, deși versatilă, prezintă o serie de obstacole semnificative în aceste aplicații:

Oboseala și inconsecvența operatorului: un sudor manual trebuie să mențină o mână stabilă, o viteză constantă de deplasare și un unghi precis al pistolului pentru perioade lungi. Pe parcursul unei suduri de mai multe ore, se instalează inevitabil oboseala fizică. Această oboseală duce la variații ale cordonului de sudură, care pot compromite integritatea structurală și calitatea estetică a produsului final. Inconsecvențele, cum ar fi variația lățimii mărgelelor, subtaierea sau lipsa fuziunii sunt probleme comune care provin direct din factorii umani.

Condiții de lucru dificile: sudarea structurilor mari implică adesea poziții incomode și potențial nesigure. Sudorilor li se poate cere să lucreze la înălțime, în spații restrânse sau în poziții incomode pentru a avea acces la cusătură. Acest lucru nu numai că crește riscul de accidente, dar face și o provocare fizică pentru a produce în mod constant suduri de înaltă calitate.

Rate lente de producție: rata de depunere în sudarea manuală este limitată de ceea ce un singur operator poate gestiona în siguranță și eficient. Pentru materialele groase care necesită mai multe treceri de sudură, procesul poate fi minuțios de lent, creând blocaje în programul de producție și extinzând termenele proiectului.

Lipsa forței de muncă calificate: industria sudurii se confruntă cu o lipsă bine documentată de profesioniști calificați. Găsirea și păstrarea sudorilor cu expertiza specifică necesară pentru lucrări de înaltă presiune, de calitate cod pe structuri mari, reprezintă o provocare continuă pentru multe magazine de fabricație. Această penurie crește costurile forței de muncă și poate limita capacitatea de producție a unei companii.

Deșeuri de materiale ridicate: inconsecvențele în procesul de sudare duc adesea la defecte. Repararea acestor defecte necesită șlefuirea sudurii proaste și re-sudarea, ceea ce consumă material de umplutură suplimentar, gaz de protecție și timp. Această reluare adaugă costuri semnificative procesului de fabricație.

Definirea calului de lucru modern al fabricării: coloana și brațul de sudură

Pentru a face față acestor provocări, comunitatea de ingineri a dezvoltat sistemul de manipulare de sudură/coloană de sudură și braț/centru de sudură/sistem de sudură automată. În esență, acest echipament este un braț mecanic sofisticat proiectat să poziționeze și să miște cu precizie un cap de sudură de-a lungul unui traseu predeterminat. Sistemul constă de obicei din mai multe componente cheie:

• Coloana: O structură robustă, verticală, care oferă suportul principal pentru sistem. Este proiectat pentru a fi rigid și stabil, prevenind vibrațiile care ar putea perturba procesul de sudare.
• Boom: un braț orizontal care se extinde de la coloană. Acest braț poate fi ridicat, coborât și extins sau retras, permițând capului de sudare să ajungă în orice punct de-a lungul lungimii piesei de prelucrat. Mișcarea brațului este alimentată și controlată pentru o funcționare lină și precisă.
• Căruciorul/Șaua sudorului: un cărucior mic sau o șa montată pe braț care transportă lanterna de sudură, alimentatorul de sârmă și, uneori, alte accesorii. Acest cărucior poate traversa lungimea brațului.
• Sistemul de control: O interfață care permite operatorului să programeze și să controleze mișcarea coloanei și a brațului, precum și a parametrilor de sudare (tensiune, curent, viteza de alimentare a sârmei etc.). Sistemele moderne dispun de ecrane tactile ușor de utilizat și comenzi intuitive.

Prin mecanizarea mișcării pistoletului de sudură, acest sistem înlătură elementul uman de efort fizic și inconsecvență. Rezultatul este un proces de sudare repetabil, fiabil și de înaltă calitate, care poate funcționa continuu pe durate lungi.

Funcționalități de bază care conduc la consistență și calitate

Eficacitatea unei coloane de sudură și a unui sistem de braț constă în capacitatea sa de a efectua sarcini specifice de sudare cu un grad ridicat de precizie. Sursa de informații evidențiază aplicația sa largă în sudarea cusăturilor longitudinale și circumferențiale interioare și exterioare. Să detaliem cum se realizează acest lucru.

Sudarea cusăturilor longitudinale: o cusătură longitudinală este o sudură dreaptă, liniară, care se întinde pe lungimea unei structuri cilindrice sau plane. Pentru a suda această cusătură, piesa de prelucrat (de exemplu, o placă plată care va fi formată într-un cilindru) este poziționată staționar. Brațul manipulatorului este apoi aliniat paralel cu cusătura. Căruciorul de sudură se deplasează de-a lungul brațului cu o viteză controlată cu precizie, în timp ce capul de sudare depune un cordon consistent și uniform. Operatorul poate monitoriza procesul de la o distanță sigură și confortabilă prin intermediul unui dispozitiv de control sau al unei stații.

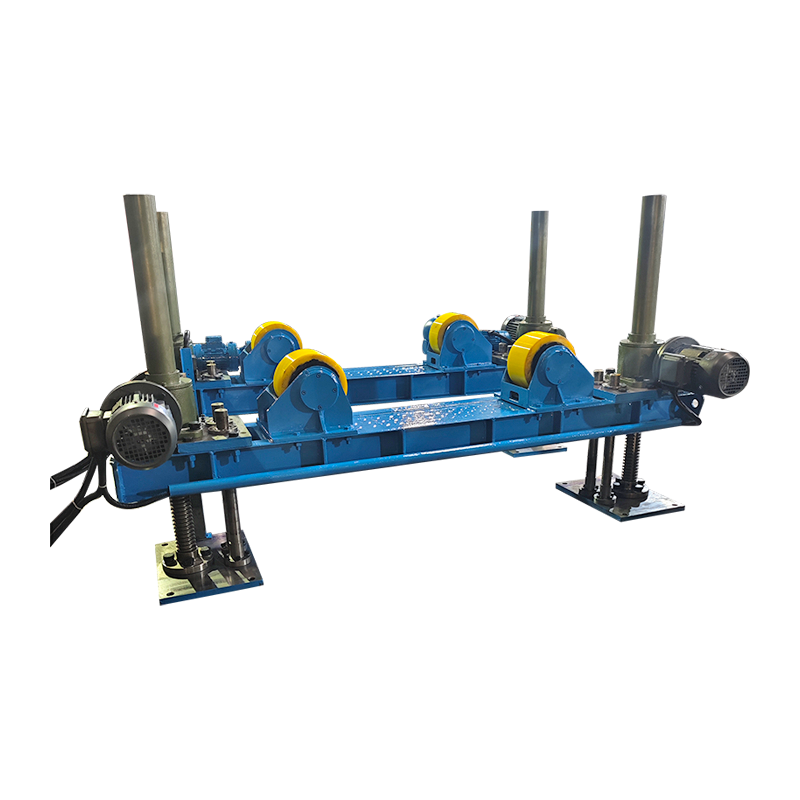

Cusături circumferențiale de sudare: O cusătură circumferențială (sau circumferință) este o sudură circulară care unește două secțiuni ale unei țevi sau vas. Pentru această operație, coloana și brațul funcționează împreună cu un rotator de sudare sau cu rolă de strunjire. Piesa de prelucrat cilindrică este plasată pe rotator, care o rotește încet și constant. Brațul este poziționat astfel încât pistolul de sudură să fie fixat în punctul corect față de cusătura rotativă. Pe măsură ce rotatorul rotește piesa de prelucrat, pistolul de sudură rămâne staționar, creând o sudură perfect circulară. Sincronizarea între viteza de rotație a rotatorului și parametrii de sudare este cheia pentru obținerea unui rezultat de înaltă calitate.

Capacitatea de a manipula ambele tipuri de cusături cu precizie egală face ca Manipulatorul de sudură/Coloana și brațul de sudare/Centrul de sudare/sistemul de sudare automată să fie un activ incredibil de versatil într-un atelier de fabricație. Oferă o bază de încredere pentru îmbunătățirea calității produsului, deoarece mișcările mecanice sunt mult mai consistente decât ceea ce poate fi realizat manual. Această repetabilitate este crucială pentru îndeplinirea codurilor și standardelor stricte ale industriei, cum ar fi cele stabilite de Societatea Americană a Inginerilor Mecanici (ASME) pentru recipientele sub presiune.

Adaptarea automatizării la nevoi specifice: puterea personalizării

Unul dintre avantajele semnificative ale sistemelor moderne de coloane și brațe este adaptabilitatea lor. Producători precum WeldNice înțeleg că diferite aplicații au cerințe unice. Prin urmare, ele sprijină proiectarea de funcții personalizate. Acest lucru permite unui producător să configureze un sistem care se potrivește exact nevoilor specifice de producție. Să explorăm câteva dintre opțiunile avansate menționate și beneficiile lor practice.

Creșterea vitezei cu sudarea în tandem cu arc submers

Pentru aplicațiile în care viteza este o preocupare principală, cum ar fi în fabricarea structurilor cu pereți groși, sudarea cu arc submersat în tandem (SAW) este o opțiune puternică. Această configurație implică două fire de sudură care sunt alimentate printr-un singur cap de sudură sau două capete strâns distanțate. Ambele fire sunt alimentate, fie de la aceeași sursă de alimentare, fie de la două surse separate.

Cum funcționează: sârma de plumb creează bazinul de sudură principal, în timp ce sârma de urmărire urmează, adăugând mai multă căldură și material de umplutură în aceeași băltoacă. Acest aranjament crește semnificativ rata de depunere în comparație cu o configurație cu un singur fir.

Beneficii practice: Avantajul principal este o creștere dramatică a vitezei de sudare. Pentru o placă groasă care ar putea necesita zece treceri cu un singur fir, o configurație în tandem ar putea realiza aceeași sudură în doar cinci sau șase treceri. Acest lucru se traduce direct în ore de muncă reduse, consum mai mic de energie și finalizare mai rapidă a proiectului. Este o soluție eficientă pentru mediile de mare producție în care timpul este un factor critic.

Obținerea eficienței în materiale groase cu sudare cu distanțe înguste

La sudarea materialelor foarte groase, metodele tradiționale necesită o teșire largă cu canelură în V. Acest lucru înseamnă că trebuie depus un volum mare de metal de umplere pentru a umple îmbinarea, ceea ce necesită mult timp și este costisitor. Sudarea cu goluri înguste este o tehnică specializată concepută pentru a rezolva acest lucru.

Cum funcționează: în loc de o teșire largă, se prepară o canelură îngustă, în formă de U sau în formă de J. Intervalul de îmbinare ar putea avea o lățime de doar câțiva milimetri. Un cap special de sudură și o lanternă sunt folosite pentru a direcționa arcul în partea de jos a acestei caneluri înguste. Procesul implică adesea o mișcare de țesut sau oscilantă pentru a se asigura că pereții laterali sunt topiți corespunzător.

Beneficii practice: Beneficiile sunt substanțiale. Prin reducerea volumului îmbinării, cantitatea de metal de umplutură necesară poate fi redusă cu 50% sau mai mult. Acest lucru duce la economii semnificative de costuri la sârmă de sudură și flux. În plus, deoarece în piesa de prelucrat este introdusă mai puțină căldură în ansamblu, există o distorsiune redusă și o zonă afectată de căldură (HAZ) mai mică, care poate fi benefică pentru proprietățile mecanice ale materialului. Această metodă este deosebit de potrivită pentru vase sub presiune cu pereți groși, reactoare și alte componente grele.

Extinderea capabilităților cu funcții avansate

Dincolo de procesele specifice de sudare, o serie de alte caracteristici pot fi integrate pentru a îmbunătăți funcționalitatea și ușurința de utilizare a unui sistem de coloană și braț.

Mișcare orbitală: Această caracteristică permite capului de sudare să se miște pe o cale circulară sau orbitală în jurul unui punct fix. Este util pentru aplicații precum sudarea conexiunilor dintre țeavă și fiting sau alte îmbinări complexe în care o simplă mișcare liniară sau circumferențială este insuficientă.

Rotația coloanei: Unele sisteme avansate oferă o coloană rotativă. Acest lucru permite întregului braț să se rotească în jurul bazei, oferind acces la diferite părți ale unei piese de prelucrat mari sau complexe, fără a fi nevoie să repoziționeze întregul manipulator. Aceasta este o caracteristică valoroasă pentru structurile mari, staționare, cum ar fi secțiunile corpului navei sau cadrele clădirii.

Servomotoare: Alegerea motoarelor pentru conducerea mișcărilor brațului și coloanei are un impact direct asupra preciziei. Servomotoarele oferă un grad ridicat de control asupra poziției, vitezei și cuplului. Acestea permit poziționarea foarte precisă a capului de sudură și pot menține o viteză constantă în condiții variate de încărcare. Acest nivel de control este benefic pentru aplicațiile critice și pentru integrarea cu sistemele automate de urmărire a cusăturilor.

Unitate de urmărire a cusăturii: Chiar și cu cea mai precisă fixare, pot exista mici variații în poziția cusăturii de sudură din cauza distorsiunii termice sau a toleranțelor de fabricație. O unitate de urmărire a cusăturilor folosește un senzor (deseori bazat pe laser) pentru a localiza îmbinarea reală în timp real. Apoi ajustează automat poziția capului de sudură pentru a urmări perfect cusătura. Această caracteristică este de neprețuit pentru asigurarea unei calități consistente a sudurii și reducerea nevoii de intervenție a operatorului, în special pe cusăturile lungi sau curbate.

Unitate de reciclare a fluxului: În sudarea cu arc scufundat (SAW), un flux granular este utilizat pentru a proteja bazinul de sudură. După sudare, acest flux poate fi colectat, zdrobit și reutilizat. O unitate de reciclare a fluxului automatizează acest proces, aspirând fluxul utilizat, cernând impuritățile și zgura și returnând fluxul curat într-un buncăr pentru reutilizare. Acest lucru reduce risipa de materiale, scade costurile de operare și ajută la menținerea unui mediu de lucru mai curat.

Oscilator: un oscilator de sudură este un dispozitiv care face ca pistolul de sudură să efectueze o mișcare de țesere laterală în timp ce se deplasează. Acest lucru este util pentru caneluri de sudură mai largi, deoarece asigură fuziunea adecvată a pereților laterali și poate ajuta la controlul formei și lățimii cordonului final de sudură. Viteza, lățimea și timpul de așteptare al modelului de oscilație pot fi programate cu precizie.

Suprafața benzii: Cunoscut și sub denumirea de placare, acesta este un proces utilizat pentru a aplica un strat de aliaj rezistent la coroziune sau rezistent la uzură pe suprafața unui metal de bază mai ieftin. În loc de sârmă, ca electrod se folosește o bandă largă de metal (de exemplu, oțel inoxidabil). Un sistem de coloană și braț echipat pentru suprafața în bandă poate acoperi suprafețe mari, cum ar fi interiorul unui vas sub presiune, rapid și eficient, oferind un strat de protecție acolo unde este cel mai necesar.

O privire comparativă: procese de sudare manuale vs. automate

Pentru a ilustra mai bine impactul acestei tehnologii, luați în considerare următoarea comparație între o abordare manuală tradițională și un proces automatizat folosind un sistem de coloană și braț.

Considerații cheie pentru selectarea unui sistem

Pentru un producător care are în vedere investiția într-un manipulator de sudură/coloană de sudură și braț/centru de sudură/sistem de sudură automată, trebuie evaluați mai mulți factori pentru a se asigura că echipamentul ales se aliniază cu nevoile lor de producție. Următorul tabel prezintă câțiva parametri cheie care trebuie luați în considerare.

Calea înainte pentru fabricarea modernă

Integrarea soluțiilor automate de sudare precum sistemul de coloană și braț nu mai este un lux rezervat celor mai mari corporații; devine o necesitate pentru orice atelier de fabricație care își propune să rămână competitiv pe piața exigentă de astăzi. Tranziția de la procesele manuale la cele automate abordează cele mai stringente provocări ale industriei: necesitatea unei calități mai mari, eficiență mai mare, siguranță îmbunătățită și dependență redusă de forța de muncă calificată limitată.

Oferind o platformă stabilă, precisă și repetabilă pentru sudare, aceste sisteme permit producătorilor să producă structuri metalice complexe cu un nivel de consistență dificil de atins manual. Capacitatea de a personaliza echipamentul cu funcții avansate, cum ar fi sudarea în tandem, capacitățile cu spații înguste și urmărirea inteligentă a cusăturilor, îi extinde și mai mult utilitatea, permițându-i să rezolve o gamă largă de provocări specifice de fabricație.

Pe măsură ce tehnologia continuă să evolueze, ne putem aștepta ca aceste sisteme să devină și mai inteligente și mai integrate. Caracteristici precum monitorizarea de la distanță, înregistrarea datelor pentru controlul calității și integrarea cu sistemele de management la nivel de fabrică sunt la orizont. Cu toate acestea, principiul de bază rămâne același: să mecanizeze sarcina complexă de sudare, eliberând operatorii umani să se concentreze pe supraveghere, programare și optimizare a proceselor. Pentru producătorii de rezervoare, țevi și recipiente sub presiune, manipulatorul de sudură/coloana și brațul de sudare/centrul de sudare/sudarea automată nu este doar un echipament; este o investiție strategică în calitate, productivitate și asigurarea viitorului operațiunilor lor.
